Точность до микрон
21 Января 2021
В машиностроении любая деталь требует контроля размеров.
Полвека назад для измерения достаточно было штангенциркуля. Сейчас на чертежах указана точность до микрон. Измерения таких деталей производятся с помощью координатно-измерительных машин.

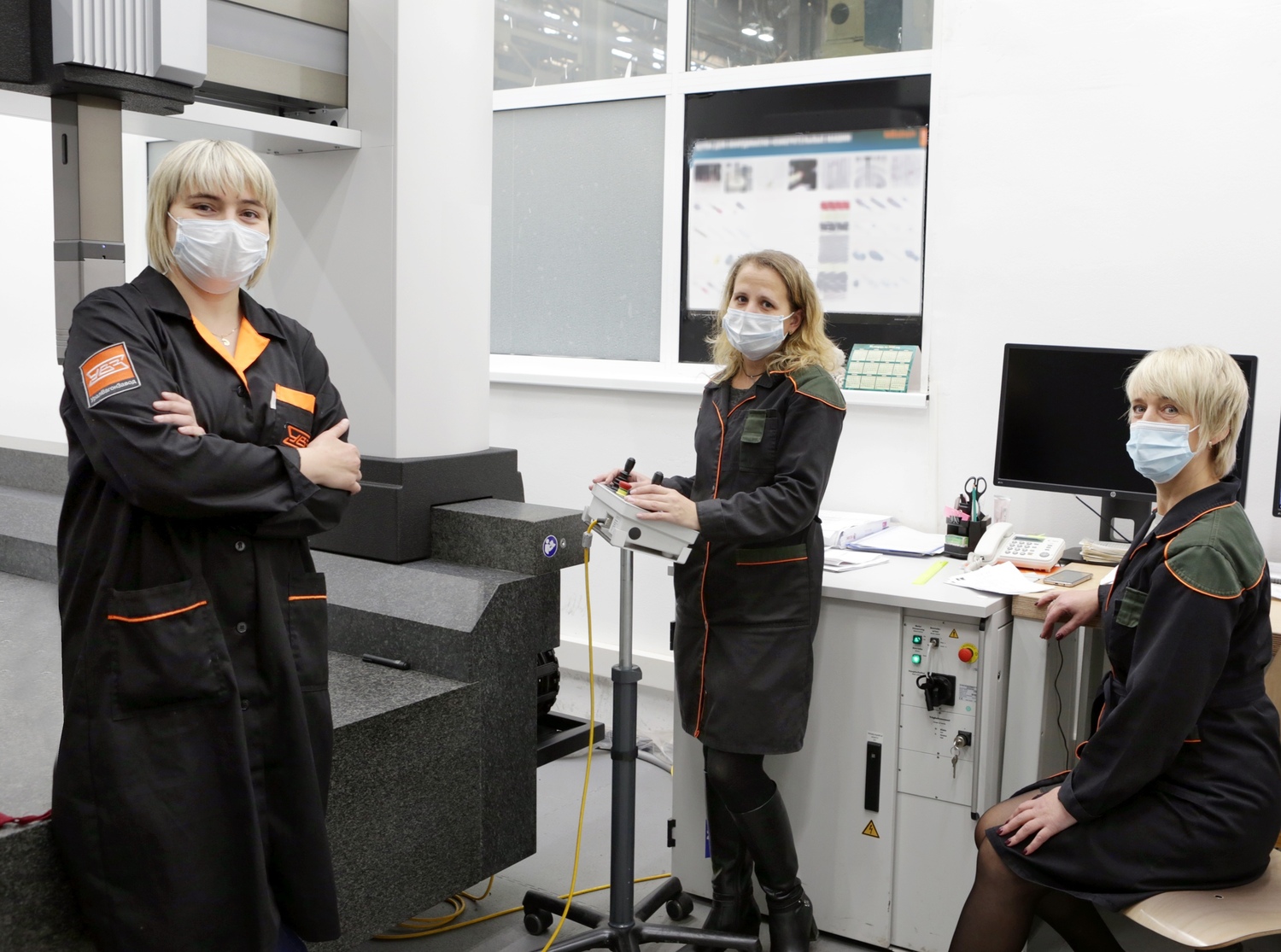

Одна из таких автоматизированных машин работает в механосборочном цехе УВЗ (входит в СоюзМаш России).
– К нам приходят чертеж, карта измерений, и мы создаем в специальной программе новый план контроля, – рассказывает инженер по метрологии Елена Волкова. – Если нет 3D-модели, машине приходится «ощупывать» каждый элемент. Восемь точек на цилиндр, четыре точки на плоскость и так далее… Выстраивается базовая система контроля.
Машина изначально считает, что центр у нее находится в дальнем углу, а мы задаем параметры согласно чертежу. Теперь машина уже знает, где на столе находится деталь и как к ней подойти. Прописывается стратегия движения, происходит сканирование деталей,и автоматически выдаются характеристики: биение, соосность, перпендикулярность и другие.
На измерение самой первой детали из партии на КИМ уходит много времени. Когда программа написана и отлажена, проверка проходит быстро и четко, без участия человека.
Полный материал об этой интересной профессии читайте на первой полосе газеты «Машиностроитель»!
